管道用萬向旋轉接頭

2022-11-24 13:53:03 | 943

在建筑工地塔吊高空噴淋系統,、環保防塵噴淋系統,、灑水車鶴管管道、灑水車高壓噴淋系統,、除雪車,、食品飲料酒水輸送管道,、輸油臂鶴管管道,、醫藥粉末管道,、藥品化學制劑管道、天然氣管道、LNG船舶管道中都有旋轉接頭和回轉接頭的運用,，是一種直通式（往復回轉式）的萬向旋轉管接頭,，大多數都稱為擺動式旋轉接頭或者擺動回轉式接頭，其內部由兩道甚至多道精密滾珠作為支撐,，特殊工藝處理的滾道具有更高的耐磨性能,。可以適應多種惡劣工況和自然環境中的腐蝕和極端天氣,。

一、機械性能及規格尺寸

此款旋轉管接頭可與鶴管管道,、高壓管道,、污水管道、噴淋系統管道硬性連接使用,，根據型式和工況的不同,，可以實現與旋轉管道的往復回轉運動及回轉擺動運動，特殊工況中還可以在旋轉回轉運動的同時具有±15°的擺動角度的萬向節接頭,，用于實現難度較為復雜的工作要求,。可以適用高溫高壓,、低溫高壓,、高速高壓、強酸堿腐蝕,、熱輻射等苛刻工作環境,。

使用溫度范圍（TEMP）：-196℃~+420℃
使用壓力范圍（PRESS）：-5.0MPa~+100MPa
使用轉速范圍（Rev）：1~15000RPM/1~10000r/min
通徑規格范圍（DN）：公稱DN8~DN1000/英寸1/4''~40''
適用流通介質：水、冷卻液,、熱油,、液壓油、化學制劑,、天然氣,、污水、粉末,、粉塵,、蒸汽、真空,、壓縮空氣,、海水、高溫工業熔鹽,、乙二醇,、氨氣、氮氣、航空煤油,、壓縮火箭燃料,、輸送物料、潤滑油脂,、淡硫酸等無硬顆粒介質,。
可選金屬材質：碳鋼、SUS304,、SUS304L,、SUS316L、SUS316Ti,、銅合金,、鋁合金

二、密封性能及密封結構

可根據流通介質,、溫度,、轉速、壓力的不同采用柱狀彈性體,、球面密封,、雙球面密封、球體密封,、單端面密封,、雙端面密封、平衡式機械密封,、多簧式平衡式密封,、外壓簧式密封、間隙密封等多種機械密封結構等,。

密封材質可根據實際工況采用氟橡膠（FKM）,、聚四氟乙烯（PTFE）、全氟醚橡膠（FFPM或FFKM）,、碳化硅（SIC）,、硬質合金-碳化鎢（WC）、石墨（C）等多種密封組件,，在惡劣自然環境或工作環境中還可以為其增加防塵靜密封,，強度腐蝕或考慮化學反應的工況中還可以使用三元乙丙橡膠、丁腈橡膠等,，高溫工況下可以采用浸樹脂石墨和浸銻石墨等,。

密封組合可根據實際工況要求采用F/P:氟橡膠/聚四氟乙烯，F(xiàn)F/P：全氟醚橡膠/聚四氟乙烯,，S/C：碳化硅/石墨,，S/S：碳化硅/碳化硅,，S/CJ：碳化硅/鑲嵌石墨，W/W：碳化鎢/碳化鎢等多種組合,。

三,、產品類型及形式

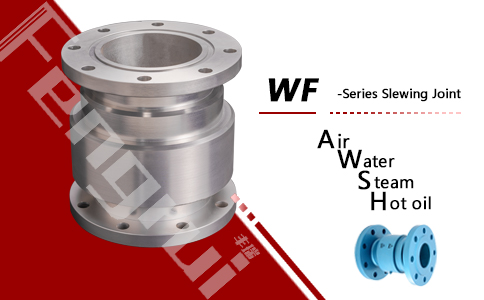

WF型回轉接頭

DN旋轉管接頭

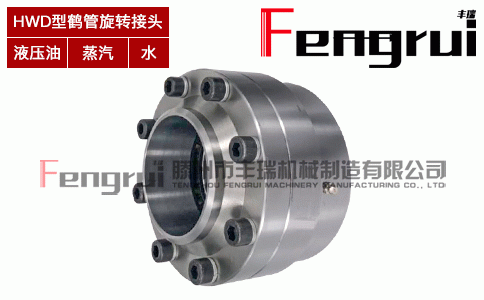

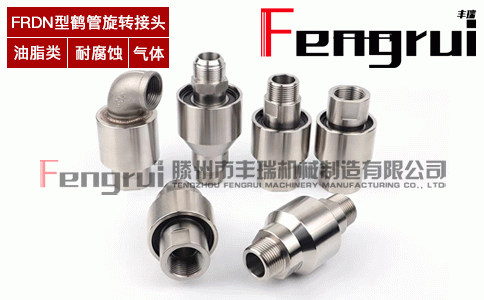

鶴管旋轉接頭

低溫鶴管旋轉接頭

回轉擺動式旋轉接頭

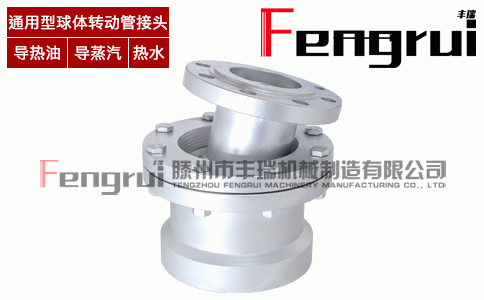

通用型球體轉動式旋轉接頭

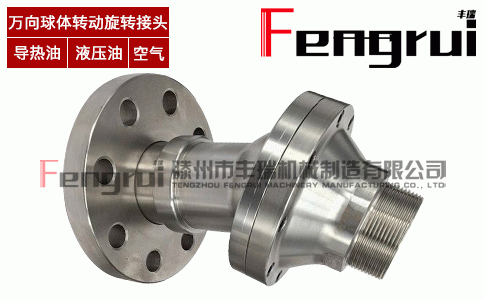

萬向球體轉動旋轉接頭

DN萬向節接頭
